Εισαγωγή Οι πραγματικές εφαρμογές υπογραμμίζουν τα πλεονεκτήματα των μεγάλων PCBs ταχείας κατασκευής. Αυτή η μελέτη περίπτωσης εξετάζει τη χρήση τους σε ένα σύγχρονο σύστημα βιομηχανικού αυτοματισμού. Επισκόπηση Έργου Εφαρμογή: Αυτοματισμός εργοστασίου με ρομποτικούς βραχίονες και έλεγχο μεταφορικών ταινιών Απαιτήσεις: Κυκλώματα υψηλής πυκνότητας, ταχεία δημιουργία πρωτοτύπων, υψηλή αξιοπιστία Λύση: PCBs ταχείας κατασκευής 600mm x 1200mm ενσωμάτωσαν πολλαπλούς αισθητήρες, ρελέ και μικροελεγκτές σε μία μόνο πλακέτα Εφαρμογή Επαναλήψεις σχεδιασμού ολοκληρώθηκαν χρησιμοποιώντας την ταχεία κατασκευή Το πάχος του χαλκού βελτιστοποιήθηκε για τα ρεύματα φόρτισης Η θερμική διαχείριση εξασφάλισε σταθερή λειτουργία των κινητήρων και των ελεγκτών Αποτελέσματα Μειωμένη πολυπλοκότητα συναρμολόγησης και καλωδίωσης Βελτιωμένη αξιοπιστία με λιγότερα σημεία αστοχίας Ταχύτερη ανάπτυξη και κύκλοι δοκιμών Αυξημένη συνολική απόδοση του συστήματος Διδάγματα Οι πλακέτες PCB μεγάλου μεγέθους μειώνουν τις διασυνδέσεις και βελτιώνουν την αξιοπιστία Η ταχεία κατασκευή επιταχύνει την επανάληψη του σχεδιασμού Ο κατάλληλος θερμικός και μηχανικός σχεδιασμός είναι κρίσιμος για μεγάλες πλακέτες Συμπέρασμα Αυτή η περίπτωση δείχνει ότι τα PCBs βιομηχανικού ελέγχου ταχείας κατασκευής 600mm x 1200mm ενισχύουν τον βιομηχανικό αυτοματισμό, επιτρέποντας ενσωματωμένα, αξιόπιστα και αποδοτικά συστήματα ελέγχου.

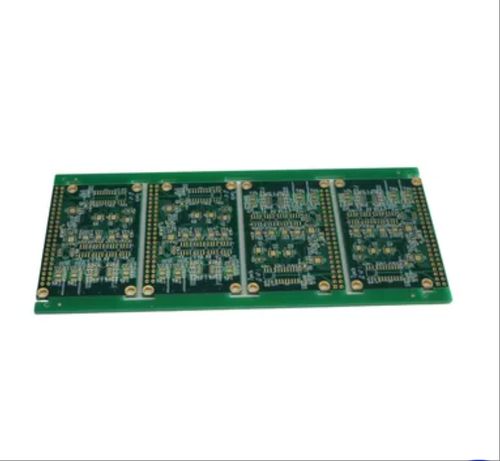

Εισαγωγή Ενώ τα PCB μεγάλης μορφής με γρήγορη στροφή προσφέρουν πλεονεκτήματα, οι βιομηχανικές εφαρμογές αντιμετωπίζουν προκλήσεις όπως θερμικά ζητήματα, ακεραιότητα σήματος και μηχανικό στρες.Η κατανόηση αυτών των προκλήσεων εξασφαλίζει την αξιόπιστη λειτουργία. Συνήθεις Προκλήσεις 1.Θερμική διαχείριση Τα υψηλό ρεύμα και τα πυκνά στοιχεία παράγουν θερμότητα. Χρησιμοποιήστε θερμικούς διαδρόμους, χύσεις χαλκού ή υποστρώματα αλουμινίου Προσθέστε απορροφητήρες θερμότητας ή ανεμιστήρες Παρακολούθηση της θερμοκρασίας κατά τη διάρκεια λειτουργίας 2.Σήμα θόρυβος και ΕΜΙ Οι μεγάλες πλακέτες ενδέχεται να υποστούν παρεμβολές. Εφαρμόστε τα επιφανειακά αεροπλάνα Διατηρήστε τη σωστή απόσταση και την οδική διαδρομή Αισθητά στοιχεία ασπίδας 3.Μηχανική πίεση Οι μεγάλες σανίδες μπορούν να λυγίζουν ή να στρέφονται. Χρησιμοποιήστε κατάλληλο υλικό τοποθέτησης και αδιέξοδο Αποφύγετε την υπερβολική ροπή στις βίδες Διανέμετε το βάρος ομοιόμορφα 4.Διασφάλιση ποιότητας Οι πίνακες ταχείας στροφής ενδέχεται να διατρέχουν κίνδυνο σφαλμάτων. Σκληρή επιθεώρηση και ηλεκτρικές δοκιμές Αυτοματοποιημένη οπτική επιθεώρηση ελαττωμάτων Δοκιμασία αντίστασης και θερμικής δοκιμής πριν από την ανάπτυξη Συμπεράσματα Αντιμετωπίζοντας θερμικές, ηλεκτρικές και μηχανικές προκλήσεις, οι βιομηχανικοί μηχανικοί μπορούν να μεγιστοποιήσουν την αξιοπιστία των μεγάλων PCB γρήγορης στροφής σε συστήματα αυτοματοποίησης, ενέργειας, HVAC και μεταφορών.

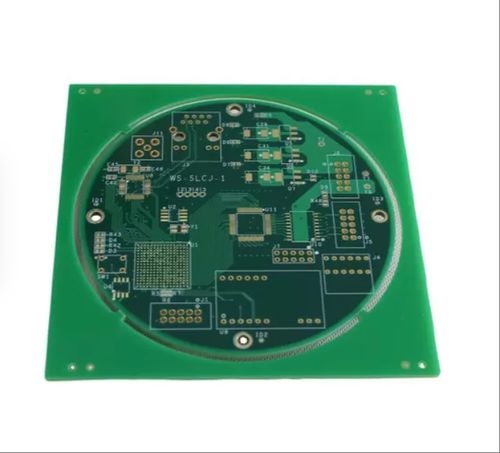

Εισαγωγή Η βιομηχανία PCB εξελίσσεται με την αυτοματοποίηση, τις ανανεώσιμες πηγές ενέργειας και τα έξυπνα βιομηχανικά συστήματα. Τα PCB μεγάλης μορφής γρήγορης απόκρισης, όπως οι πλακέτες 600mm x 1200mm, διαδραματίζουν βασικό ρόλο στην κάλυψη των μελλοντικών βιομηχανικών απαιτήσεων. Αναδυόμενες Τάσεις 1. Μικρογραφία και Σχεδιασμοί Υψηλής Πυκνότητας Ακόμη και σε μεγάλες πλακέτες, τα εξαρτήματα γίνονται όλο και πιο συμπαγή, απαιτώντας κατασκευή ακριβείας και δρομολόγηση υψηλής πυκνότητας. 2. Ταχεία Πρωτοτυποποίηση και Κατασκευή Γρήγορης Απόκρισης Οι μικρότεροι κύκλοι ζωής των προϊόντων απαιτούν PCB γρήγορης απόκρισης για τη μείωση του χρόνου ανάπτυξης και την ταχύτερη κυκλοφορία στην αγορά. 3. Προηγμένα Υλικά Υλικά υψηλής απόδοσης όπως τα Rogers και το αλουμίνιο βελτιώνουν τη θερμική και ηλεκτρική απόδοση για βιομηχανικές και υψηλής συχνότητας εφαρμογές. 4. Ενσωμάτωση με IoT και Έξυπνα Συστήματα Τα βιομηχανικά PCB ενσωματώνουν πλέον αισθητήρες, μονάδες επικοινωνίας και ελεγκτές για την υποστήριξη της αυτοματοποίησης και της παρακολούθησης με δυνατότητα IoT. Μελλοντικές Προοπτικές Αυξημένη ζήτηση για μεγάλες πλακέτες υψηλής πυκνότητας Υιοθέτηση φιλικών προς το περιβάλλον υλικών και διαδικασιών Μεγαλύτερη έμφαση στην αξιοπιστία, την επεκτασιμότητα και την ταχεία ανάπτυξη σε βιομηχανικές εφαρμογές Συμπέρασμα Το PCB γρήγορης απόκρισης 600mm x 1200mm ευθυγραμμίζεται με τις τάσεις της βιομηχανίας, παρέχοντας μεγάλες, αξιόπιστες και ευέλικτες πλακέτες για αυτοματοποίηση, διαχείριση ενέργειας και έξυπνα βιομηχανικά συστήματα.

Εισαγωγή Ο σχεδιασμός βιομηχανικών PCB μεγάλου μεγέθους, όπως τα PCB Quick Turn 600mm x 1200mm, απαιτεί προσεκτικό σχεδιασμό για την εξασφάλιση της ακεραιότητας του σήματος, της θερμικής διαχείρισης και της αξιοπιστίας των εξαρτημάτων. Ο σωστός σχεδιασμός επιτρέπει αποδοτικά συστήματα ελέγχου υψηλής απόδοσης για βιομηχανικό αυτοματισμό, διαχείριση ενέργειας και εφαρμογές μεταφορών. Βασικές Σκέψεις Σχεδιασμού 1. Ακεραιότητα Σήματος Τα σήματα υψηλής ταχύτητας απαιτούν προσεκτική δρομολόγηση για την ελαχιστοποίηση του θορύβου και των παρεμβολών: Διατηρήστε σταθερά πλάτη γραμμών Εξασφαλίστε σωστή απόσταση μεταξύ γραμμών υψηλού ρεύματος και σήματος Χρησιμοποιήστε επίπεδα γείωσης για τη μείωση των ηλεκτρομαγνητικών παρεμβολών (EMI) 2. Θερμική Διαχείριση Τα μεγάλα PCB συχνά μεταφέρουν σημαντικά φορτία ρεύματος: Ενσωματώστε θερμικές οπές και χυτά χαλκού για απαγωγή θερμότητας Χρησιμοποιήστε πυρήνες αλουμινίου ή ψύκτρες σε περιοχές υψηλής ισχύος Σχεδιάστε τη ροή αέρα στη σχεδίαση του περιβλήματος 3. Σχεδιασμός Στρώσεων Οι πλακέτες πολλαπλών στρώσεων προσφέρουν ευελιξία για πολύπλοκα κυκλώματα: Διαχωρίστε τα στρώματα ισχύος, γείωσης και σήματος Βελτιστοποιήστε τη στοίβαξη των στρώσεων για ελάχιστη διασταυρούμενη ομιλία Εξασφαλίστε επαρκή απόσταση για οπές και οπές διαμπερούς 4. Τοποθέτηση Εξαρτημάτων Η στρατηγική διάταξη εξαρτημάτων ενισχύει την αξιοπιστία: Ομαδοποιήστε τα σχετικά εξαρτήματα για να μειώσετε τα μήκη των γραμμών Τοποθετήστε τα εξαρτήματα που παράγουν θερμότητα μακριά από ευαίσθητα IC Εξασφαλίστε προσβασιμότητα για δοκιμές και συντήρηση 5. Επιλογή Υλικών Επιλέξτε υλικά με βάση τις απαιτήσεις απόδοσης: FR4 για τυπικές εφαρμογές Αλουμίνιο για θερμική διαχείριση Υλικά Rogers για κυκλώματα υψηλής συχνότητας Συμπέρασμα Ο αποτελεσματικός σχεδιασμός PCB εξισορροπεί την ακεραιότητα του σήματος, τη θερμική απόδοση και τη μηχανική αξιοπιστία. Τα PCB γρήγορης στροφής μεγάλου μεγέθους επιτρέπουν πολύπλοκα βιομηχανικά συστήματα με αποδοτικούς, αξιόπιστους και κλιμακούμενους σχεδιασμούς.
