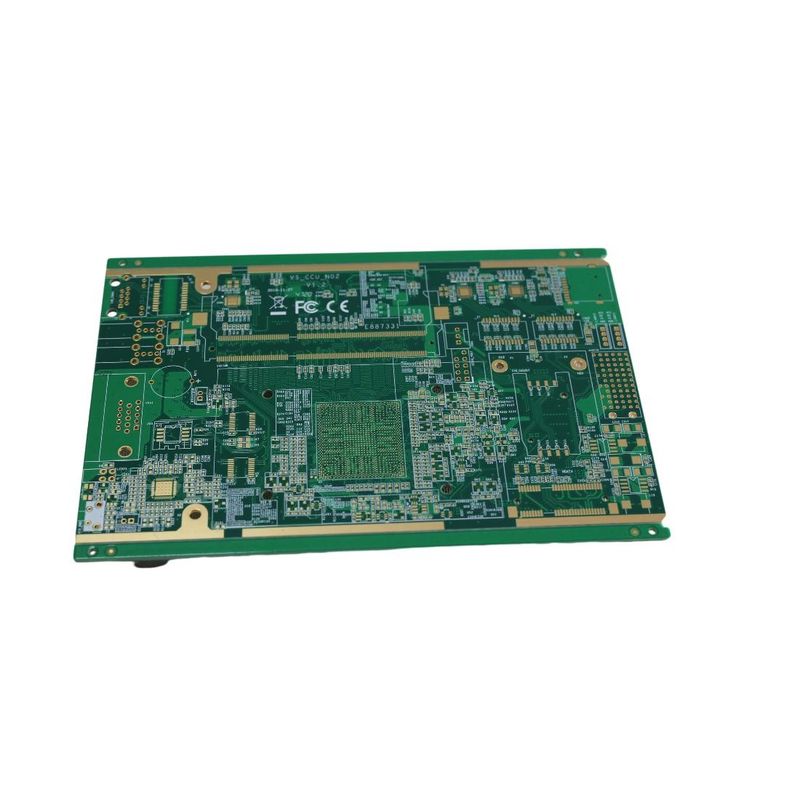

Πίνακα PCB υψηλής πυκνότητας διασύνδεσης με πλάτος γραμμής 0,04 mm πλάτος 0,3 mm BGA και μέγεθος πίνακα 540x620 mm για βιομηχανικό έλεγχο

Λεπτομέρειες προϊόντων

Τόπος καταγωγής: ΚΙΝΑ

Μάρκα: Kingtech

Πιστοποίηση: GJB9001C, ISO13485, ISO9001, IS045001,IATF16949, UL, ISO14001, AS9100D, QC080000

Όροι πληρωμής & ναυτιλίας

Ποσότητα παραγγελίας min: 1 PCS

Τιμή: By quote

Συσκευασία λεπτομέρειες: Συσκευασία κενού

Χρόνος παράδοσης: 2-7 ημέρες

Όροι πληρωμής: Με παραπομπή

Δυνατότητα προσφοράς: sqm 500000 το μήνα

Πάρτε την καλύτερη τιμή
Επικοινωνήστε τώρα
Προδιαγραφές
Επισημαίνω:

HDI PCB board κόκκινο

,

κόκκινα ηλεκτρονικά καταναλωτικά pcba

,

Πίνακας PCB HDI βιομηχανικού ελέγχου

Αναλογία όψεως της τυφλής τρύπας:
1:1
Ελάχιστο πλάτος γραμμής/διαστημικό χώρο:
00,04 mm/ 0,04 mm
Μίν. Μέγεθος τρύπας με λέιζερ:
0.07mm
Μέγιστο. Μέγεθος σκάφους:
540*620
BGA Pitch:
0,3 χλστ
Πάχος σανίδας:
0,2-3,2 χιλιοστά
Ελάχιστο μέγεθος τρύπας μηχανικής γεώτρησης:
0,1 χλστ
Πάχος χαλκού:
1/3-8
Αναλογία όψεως της τυφλής τρύπας:
1:1
Ελάχιστο πλάτος γραμμής/διαστημικό χώρο:
00,04 mm/ 0,04 mm
Μίν. Μέγεθος τρύπας με λέιζερ:
0.07mm
Μέγιστο. Μέγεθος σκάφους:
540*620
BGA Pitch:
0,3 χλστ
Πάχος σανίδας:
0,2-3,2 χιλιοστά
Ελάχιστο μέγεθος τρύπας μηχανικής γεώτρησης:
0,1 χλστ
Πάχος χαλκού:
1/3-8
Περιγραφή
Πίνακα PCB υψηλής πυκνότητας διασύνδεσης με πλάτος γραμμής 0,04 mm πλάτος 0,3 mm BGA και μέγεθος πίνακα 540x620 mm για βιομηχανικό έλεγχο
Κατασκευή HDI PCB & PCBA για βιομηχανικές εφαρμογές ελέγχου
Παρέχουμε ολοκληρωμένες λύσεις κατασκευής HDI PCB και PCBA ειδικά σχεδιασμένες για βιομηχανικές εφαρμογές ελέγχου.και υψηλής αξιοπιστίας βιομηχανικά ηλεκτρονικά που απαιτούν συμπαγές σχεδιασμό, συνιστώσες λεπτής ακρίβειας και σταθερή απόδοση σε απαιτητικά περιβάλλοντα.
Βασικές τεχνικές δυνατότητες
Ονομασία του προϊόντος:Πίνακας HDI PCB
Ακατάταξη των στρωμάτων:+/- 0,06 mm
Αναλογία όψεως της τυφλής τρύπας:1:1
Ελέγχος αντίστασης:± 8%
Δάχος πλάκας:00,2-3,2 mm
Ελάχιστο μέγεθος μηχανικής τρύπας:0.1 mm
Λεπτομερείς τεχνικές παραμέτρους
Παράμετρος Προδιαγραφές
Ονομασία του προϊόντος Πίνακας HDI PCB
Εφαρμογή Ηλεκτρονικά καταναλωτικά προϊόντα HDI
Τεχνολογία Τεχνολογία HDI PCB Board
Αναλογία όψεως της τυφλής τρύπας 1:1
Μέγιστο μέγεθος πίνακα 540*620 mm
Ελάχιστο μέγεθος τρύπας με λέιζερ 00,07 mm
Έλεγχος αντίστασης ± 8%
BGA Pitch 0.3 mm
Κακή ευθυγράμμιση των στρωμάτων +/- 0,06 mm
Επισκευή ≤ 0,4%
Δάχος χαλκού 1/3-8 ουγκιές
Ελάχιστο πλάτος γραμμής/διαστημικός χώρος 00,04 mm/ 0,04 mm
Αναλογία όψεως 16:1
Γιατί να επιλέξετε τα πλαίσια PCB OEM μας;
  • Άμεσος κατασκευαστής PCB - δεν υπάρχει κίνδυνος συναλλαγών
  • Γρήγορη ανταπόκριση για πρωτότυπα και έργα ΕΠΕ
  • Σκληρός έλεγχος ποιότητας (πρότυπα ISO / IATF / AS)
  • Μηχανική υποστήριξη για DFM & stack-up
  • Σταθερή ικανότητα μαζικής παραγωγής
  • Εξαγωγικά προσανατολισμένο εργοστάσιο που εξυπηρετεί τις αγορές της ΕΕ και των ΗΠΑ
HDI PCB manufacturing process and quality control HDI PCB board close-up showing fine-pitch components
Περιοχές εφαρμογής
Αυτή η λύση HDI PCB εφαρμόζεται συνήθως σε:
  • Συστήματα ελέγχου βιομηχανικής αυτοματοποίησης
  • Εξοπλισμός επικοινωνίας και δικτύωσης
  • Ενσωματωμένες μονάδες υπολογιστών
  • Πίνακες διαχείρισης ενέργειας και επεξεργασίας σήματος
Εάν ο σχεδιασμός σας περιλαμβάνει υψηλή πυκνότητα συστατικών, BGA λεπτής ακρίβειας ή θερμικές προκλήσεις, αυτή η λύση παρέχει βέλτιστη απόδοση και αξιοπιστία.
Πιστοποιήσεις και συμμόρφωση
  • Κατασκευή PCB με πιστοποίηση UL
  • Σύστημα διαχείρισης ποιότητας ISO 9001
  • Διαδικασία συμμόρφωσης με την IATF 16949 (αυτοκινητοβιομηχανικά έργα)
Πιστοποιητικά και εκθέσεις δοκιμών μπορούν να παρέχονται κατόπιν αιτήματος.
Quality certifications and compliance documentation
Επικεντρωμένα ερωτήματα - Πρωτότυπο και ΕΠΠ
Ε: Ποια είναι η ελάχιστη ποσότητα παραγγελίας για πρωτότυπα HDI PCB;
Α: Υποστηρίζουμε MOQ από 1 κομμάτι για παραγγελίες πρωτότυπων HDI PCB, κατάλληλες για τα στάδια επαλήθευσης NPI και σχεδιασμού.
Ε: Μπορείτε να υποστηρίξετε τον έλεγχο της αντίστασης για τα πολυεπίπεδα PCB HDI;
Α: Ναι. Παρέχουμε κατασκευή HDI PCB με ελεγχόμενη αντίσταση, συνήθως εντός ανοχής ± 10%, με βάση τα κουπόνια στοίβωσης και δοκιμής των πελατών.
Ε: Βοηθάτε με τη συσσώρευση HDI και τη βελτιστοποίηση του σχεδιασμού;
Α: Ναι. Για τα έργα ODM και HDI προσαρμοσμένα, μπορούμε να βοηθήσουμε με τον σχεδιασμό στοιβάσεων, την επιλογή υλικών (υψηλό Tg), τη σκοπιμότητα BGA fanout και την αναθεώρηση DFM για τη βελτίωση της κατασκευαστικότητας και της απόδοσης.
Ε: Ποιος είναι ο τυπικός χρόνος παράδοσης για τις παραγγελίες HDI PCB;
Α: Πρωτότυπα HDI: 3-7 εργάσιμες ημέρες
Παραγωγή μικρού όγκου: εξαρτάται από τον αριθμό των στρωμάτων και την πολυπλοκότητα
Μαζική παραγωγή: προγραμματισμένη βάσει επιβεβαιωμένων προδιαγραφών και ποσότητας
Ε: Ποια υλικά υψηλής Tg χρησιμοποιείτε για τα HDI PCB;
Α: Εργαζόμαστε με υλικά FR-4 υψηλού Tg (Tg ≥170°C) από ειδικούς προμηθευτές.
Ε: Μπορείτε να παρέχετε πιστοποιητικά UL ή ποιότητας;
Α: Ναι. Η διαδικασία κατασκευής HDI PCB είναι πιστοποιημένη από την UL και λειτουργούμε σύμφωνα με διαδικασίες συμμόρφωσης ISO 9001 και IATF 16949.
