Μεταλλικά πλαίσια PCB-Αλουμινίου υπόστρωμα

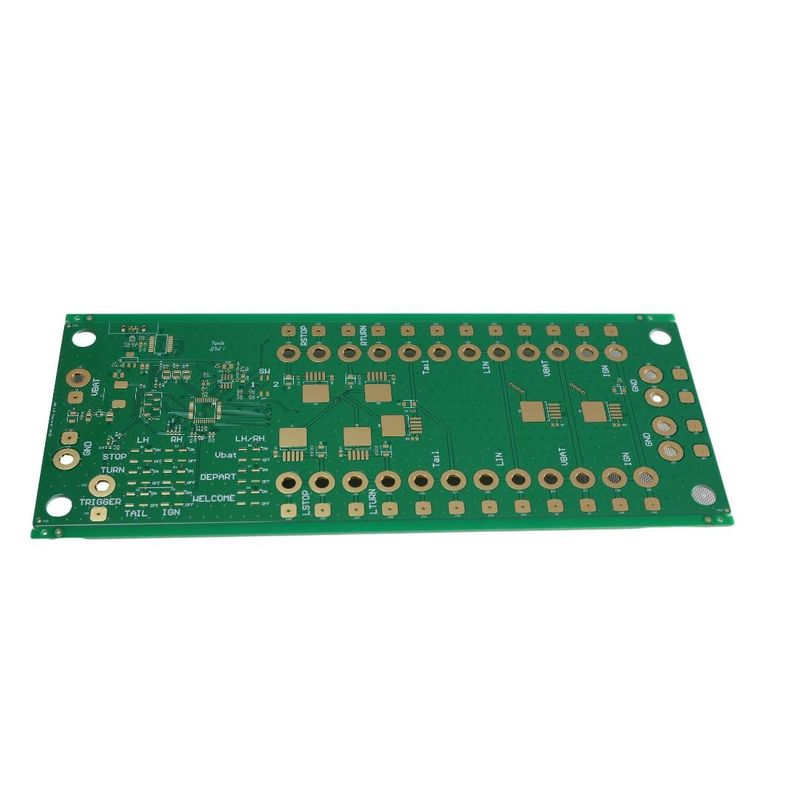

Μεταλλική πλακέτα PCB Υπόστρωμα αλουμινίου Φωτεινή πλακέτα υψηλής πυκνότητας

Το υπόστρωμα αλουμινίου είναι μια πλάκα επένδυσης χαλκού με μεταλλική βάση με καλή λειτουργία διάσπασης θερμότητας, το γενικό ενιαίο πάνελ αποτελείται από τρία στρώματα δομής, αντίστοιχα, στρώμα κυκλώματος (χαλκό φύλλο),στρώμα μόνωσης και μεταλλική βάσηΓια χρήση υψηλού επιπέδου έχουν επίσης σχεδιαστεί για διπλό πάνελ, τη δομή του στρώματος κύκλου, το στρώμα μόνωσης, την βάση αλουμινίου, το στρώμα μόνωσης, το στρώμα κύκλου.Πολύ λίγες εφαρμογές είναι οι πολυστρωτές σανίδες, τα οποία μπορούν να κατασκευαστούν από συνηθισμένες πολυεπίπεδες πλάκες και στρώματα μόνωσης και βάσεις από αλουμίνιο.
1, τα πλεονεκτήματα του υποστρώματος αλουμινίου
(1) Η απώλεια θερμότητας είναι σημαντικά καλύτερη από την τυπική δομή FR-4.
(2) Η θερμική αγωγιμότητα του χρησιμοποιούμενου διηλεκτρικού είναι συνήθως 5 έως 10 φορές μεγαλύτερη από εκείνη του συμβατικού επωξικού γυαλιού και το πάχος είναι μόνο το ένα δέκατο.
(3) Ο δείκτης μεταφοράς θερμότητας είναι πιο αποδοτικός από το παραδοσιακό άκαμπτο PCB.
(4) Μπορεί να χρησιμοποιηθεί χαμηλότερο βάρος χαλκού από ό,τι αναφέρεται στον συνιστώμενο αριθμό του IPC.
2, το πεδίο εφαρμογής του υποστρώματος αλουμινίου
(1) Ακουστικοί εξοπλισμός: ενισχυτής εισόδου, ενισχυτής εξόδου, ενισχυτής ισορροπίας, ενισχυτής ήχου, προ-ενισχυτής, ενισχυτής ισχύος κλπ.
(2) Εξοπλισμός τροφοδοσίας: ρυθμιστής διακόπτη, μετατροπέας DC/AC, ρυθμιστής SW κλπ.
(3) Ηλεκτρονικός εξοπλισμός επικοινωνίας: ενισχυτής υψηλής συχνότητας, ηλεκτρικός εξοπλισμός φίλτρου, κύκλος μετάδοσης.
(4) Εξοπλισμός γραφειακής αυτοματοποίησης: κινητήρες κλπ.
(5) Αυτοκίνητο: ηλεκτρονικός ρυθμιστής, αναπτήρας, ρυθμιστής ισχύος κλπ.
(6) Ηλεκτρονικός υπολογιστής: πλακέτα CPU, δίσκο, συσκευή τροφοδοσίας ηλεκτρικής ενέργειας κλπ.
(7) Μονάδα ισχύος: μετατροπέας, στερεό ρελέ, γέφυρα ευθυγραμμιστή κλπ.
Το υπόστρωμα αλουμινίου χρησιμοποιείται ευρέως, γενικό εξοπλισμό ήχου, εξοπλισμό ηλεκτρικής ενέργειας, ηλεκτρονικό εξοπλισμό επικοινωνίας, εξοπλισμό αυτοματισμού γραφείου, αυτοκίνητα, υπολογιστές,οι μονάδες ισχύος έχουν ύπαρξη υποστρώματος από αλουμίνιο.
